Conception et calcul passerelles d'accès

Contexte du projet



Notre client : RD ANGERS, filiale du groupe RATP DEV

Cette entreprise repousse les limites du transport urbain en alliant performance technique, design fonctionnel et mobilité durable. Présente dans plus de 15 pays, RATP Dev développe des solutions sur mesure pour chaque ville, chaque terrain, chaque défi. Un acteur clef là où la mécanique de la ville prend vie.

Dans le cadre de l’amélioration des infrastructures de maintenance du réseau de transport angevin, Mécastyle a accompagné RD Angers et Angers Loire Métropole dans la conception complète, la justification mécanique par calcul de structure et les échanges avec le génie civil de trois passerelles d’accès destinées aux voies M3 et STS.
Notre mission couvrait l’ensemble du cycle de développement, depuis la définition du besoin client jusqu’à la livraison des dossiers plans “Bon pour fabrication”.



Prestations réalisées



1. Définition du besoin - Cahier des charges

• Accompagnement à la rédaction du cahier des charges fonctionnel (CdCF).
• Aide à la formalisation du besoin pour l’aligner avec les contraintes techniques.
• Définition précise des paramètres : fonctionnalités, sécurité, matériaux, ergonomie, interfaces de connexion, verrouillages, etc.

Environnement normatif

• Norme électro-technique concernant la sécurisation de l’équipement :
  - NF EN ISO 13849
• Normes concernant les moyens d’accès :
  - NF EN ISO 14122-2
  - NF EN ISO 14122-3



2. Analyse fonctionnelle

Objectifs :

• Hiérarchiser les solutions techniques globales.
• Décomposition des fonctionnalités principales et contraintes associées.
• Définition du profil de vie du système (montage, exploitation, maintenance)
• Étude des contraintes poids/encombrement/sécurité.
• Hiérarchisation des fonctions de service et cotation multicritère.
• Validation de l’analyse fonctionnelle avec le client.



3. Pré-études de l’architecture CAO

Objectifs :

• Intégration schématique des solutions techniques au modèle numérique 3d.
• Modélisation 3D schématique des solutions pressenties.
• Intégration des contraintes d’encombrement et de volume.
• Prise en compte de la démarche Design to Cost (dès cette étape).
• Livraison d’une pré-étude 3D de principe pour échanges avec le client, recalage et validation.



4. Études détaillées - Modélisation 3D

Objectifs :

• Conception exhaustive des passerelles en CAO 3d.
•  Réalisation des liasses de plans “Bon pour consultation” et du cahier de justifications techniques.



5. Calculs - simulations numériques

Objectifs :

• Anticiper les risques de défaillances et garantir les critères du CDC - robustesse, sécurité, durabilité des structures.
• Calculs statiques des 3 passerelles :
  o Poids propre + surcharge d’exploitation.
  o Analyse contraintes / déformations.
• Calculs garde-corps selon NF EN ISO 14122-3 ou NF E85-015.
• Calculs modaux : extraction des 10 premiers modes propres avec vérification d’absence de mode < 5Hz.
• Livrables : Rapport de calcul complet.



6. Développement & Dossier de fabrication

• Intégration de tous travaux d’ingénierie nécessaires à l’industrialisation.
• Mise à jour des modèles 3D et plans suite aux retours fournisseurs.



Résultats - Valeur ajoutée

Grâce à notre accompagnement global, RD Angers a bénéficié d’une solution clef en main, optimisée dès les premières phases pour répondre aux exigences fonctionnelles, normatives et économiques.
Le projet a permis d’aboutir à une conception respectant les exigences fonctionnelles du CDC tout en minimisant les coûts de développement et de fabrication et en optimisant le potentiel d’exploitation.

Mécastyle démontre sa capacité à piloter des projets mécaniques complexes et d’envergure en ingénierie mécanique, intégrant conception, calculs de structure, industrialisation, tout en respectant les exigences normative, budgétaire, délai.

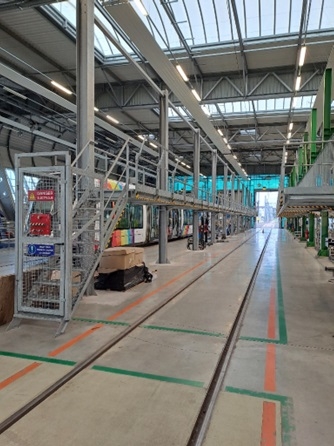

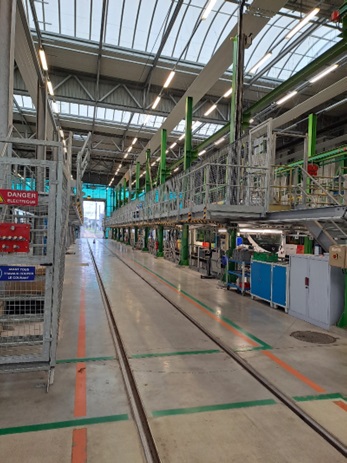

Passerelle voie M3 :

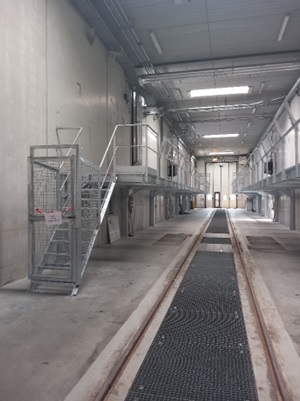

Passerelle voie STS :
