Conception mécanique du dispositif Graviclean : Système de désinfection des canalisations
Accompagnement Mécastyle de l'expression du besoin client à la conception finale
Les phases de conception du projet Graviclean
Phase 1. Analyse du besoin client
La première phase du projet a consisté dans une étude approfondie du contexte et des besoins de Graviwater. L’objectif était d’intégrer un système de désinfection dans un module mobile, autonome et efficace pour les canalisations d’eau potable, capable d’opérer sans électricité en utilisant seulement la force motrice de l’eau sous pression et s’adaptant aussi bien au milieu urbain qu’aux environnements isolés.
Phase 2. Recherche de solutions innovantes
Mécastyle a travaillé en collaboration étroite avec les équipes de Graviwater afin de proposer des concepts innovants pour chaque fonction technique étudiée, privilégiant la sécurité des opérateurs, la simplicité d’utilisation et la robustesse du matériel.
L’accent a été porté sur :
- Une mobilité maximale quel que soit le terrain.
- La facilité d’installation dans différents environnements (réseaux séparatifs ou unitaire).
- La résistance mécanique et la durabilité du dispositif.
- L’encombrement réduit du dispositif devant le rendre transportable dans un petit véhicule utilitaire.
Phase 3. Conception technique, prototypage et validation fonctionnelle
Mécastyle a assuré la conception mécanique du Graviclean :
- Base roulante avec architecture et roues spécifiques pour faciliter les déplacements.
- Calculs de structure pour simuler :
- L’action de la pesanteur sur les supports de tuyauterie et de la poussée des coudes de l'opérateur.
- Les modes vibratoire (modal).
- Réservoir clipsable.
- Respect de l’identité visuelle selon le design du client.
Ainsi que l’intégration de différents composants et organes internes :
- Circuit hydraulique complet, avec rinçage intégré, pesée du réservoir et récupération des liquides.
- Technologies brevetées par Graviwater pour un dosage sans contact de l’opérateur.
- Interface de pilotage et dialogue (IHM) dont prises informatiques.

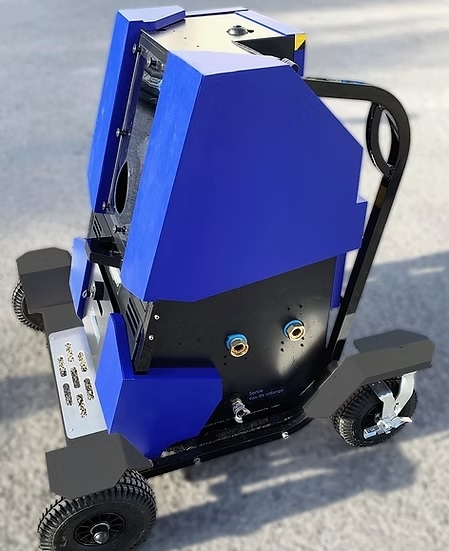

En résulte une structure robuste, légère, ergonomique pour faciliter les déplacements et résistante aux agressions extérieures types corrosion, choc, chute et qui pourra pleinement s’adapter aux différents sites d’exploitation dont chantier BTP.
Phase 4. Déploiement et suivi
Graviclean est désormais utilisé sur le terrain, notamment par des entreprises spécialisées et des collectivités, offrant un gain de temps, une sécurité accrue et une qualité de désinfection garantie pour les réseaux d’eau potable tant dans le domaine public que privé.
Graviwater propose des prestations, la location et la vente de machines GRAVICLEAN et prépare de futures innovations !
Ce partenariat illustre l’engagement de Mécastyle dans l’accompagnement de ses clients, depuis la phase de réflexion jusqu’à la mise en œuvre de solutions techniques innovantes et adaptées aux enjeux du terrain.
Merci à Graviwater pour ce partenariat stimulant !
